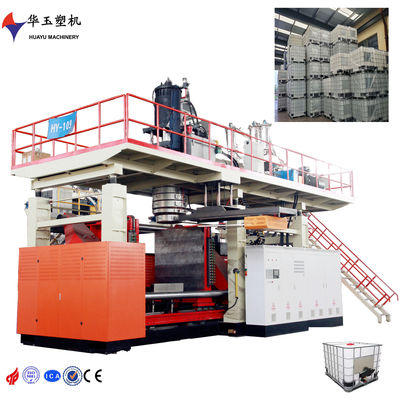

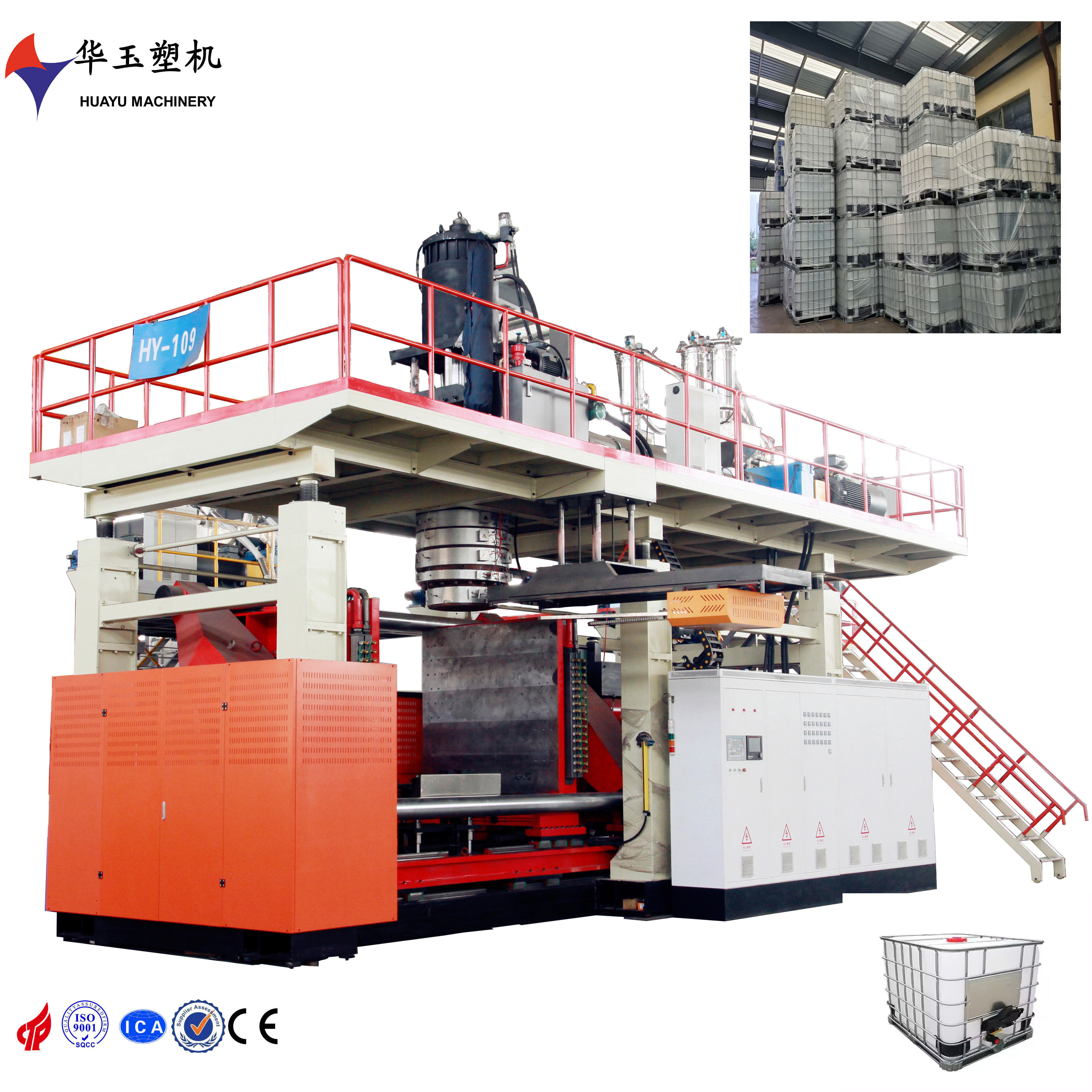

HYBM1000-1-IBC IBC ماشین قالب گیری 38CrMoAlA، مواد بشکه پیچ نایتری

یک. محصولمحصول

1مشخصات محصول: 1000 لیتری IBC

مشخصات محصول: 1000L IBC

2مواد:HDPE

مواد:HDPE

3، تقاضا برای تولید: در شرایط عملیاتی عادی و استفاده از مواد اولیه تعیین شده توسط خریدار، تولید در هر ساعت حدود:15-20个

نیاز به بهره وری:در شرایط عملیاتی عادی و با استفاده از مواد خام مشخص شده توسط خریدار، تولید در ساعت 15-20 است

二دستگاه ماشین

1. مدل دستگاه:HYBM-IBC-1

مدل ماشین:HYBM-IBC-1

2. تعداد: 1 دستگاه

مقدار: 1 (سیت)

3. تشكيلات اساسي دستگاه

معرفی پیکربندی اساسی ماشین

1سیستم خروجی

螺杆: بر اساس عملکرد پردازش مواد اولیه طراحی خاص، قطرΦ150 长径比30:1، مواد 38CrMoAlA، پردازش خمیر، سختی ≥ 800، شکنندگی ≤ 2 درجه؛

پیچ:بر اساس عملکرد پردازش مواد اولیه، قطر:Φ150، نسبت L/D:30:1، ماده 38CrMoAlA است، سختی ≥ 800، و شکنندگی ≤ درجه 2؛

机筒:优质 化结构钢38CrMoAlA، مواد38CrMoAlAپردازش، سختیHV≥900، شکنندگی≤2 درجه

بشکه:فولاد ساختاری نایتریتی با کیفیت بالا 38CrMoAlA، ماده 38CrMoAlA، درمان نایتریتی، سختی HV ≥ 900، شکنندگی ≤ درجه 2؛

驱动方式:交流电机+硬面减速箱ZHL国贸420/20:1

حالت رانندگی: موتور AC + کاهش دهنده دنده سختZHL Guomao 420/20:1

驱动功率:交流160kw

قدرت راننده: AC 160kw

塑化能力: حدود400در کیلوگرم در ساعت

ظرفیت پلاستیک سازی: حدود 400 کیلوگرم در ساعت

روش گرمایش: استفاده از دستگاه گرمایش، کنترل درجه حرارت هر دستگاه 7 مرحله ای، قدرت گرمایش 42kw

حالت گرمایش:گرمکن آلومینیوم ریخته شده، کنترل درجه حرارت بخش 7 هر اکسترودر،قدرداری گرمایش 42kw

کنترل درجه حرارت: استفاده از کنترل درجه حرارت ماژولی

کنترل دمای: کنترل دمای ماژولار

روش خنک کننده: بخش وارداتی آب سرد، بخش های دیگر آب سرد اتوماتیک

حالت خنک کننده: بخش تغذیه با آب خنک شده است، بخش های دیگر با هوا اتوماتیکخنک کننده:

2, مدل سیستم سر

1. 华玉专利技术单层储料 模头

تکنولوژی ثبت اختراع Huayu 1 لایه ذخیره سازی سیلندر سر می میرند

2. 模头数量:1؛

شماره کلاه:1

ج. حداکثر قطر خروجی: 600 میلی متر؛

حداکثر قطر خروجی اکستروژن: 600mm

D. روش گرمایش: استفاده از دایره گرمایش مواد نانوپرو، کنترل درجه حرارت 8 درجه، قدرت گرمایش 60 کیلوواط؛

حالت گرمایش:با استفاده از حلقه گرمایش از مواد عایق نانو، کنترل درجه حرارت 8 مرحله ای، کل قدرت گرمایش 60 kw؛

E. کنترل درجه حرارت: کنترل درجه حرارت مولودی

کنترل دمای:کنترل دمای ماژولار

1. 开合模装置 سیستم قفل کردن

A. استفاده از سیستم حرکت دو خط مستقیم، مدل حرکت دو تیل سریع، ساختار قفل قدرت سه تیل، تعادل نیروی، مقدار تغییر کوچک، و حرکت سریع"

اتخاذ دو خطی راه آهن راهنما حرکت سیستم مروارید، دو سیلندر روغن بسته شدن قالب سریع، سه سیلندر روغن ساختار قفل قالب قدرتمند، نیروی متعادل، تغییر شکل کوچک، حرکت قالب سریع و پایدار;

B. اندازه قالب ((عرض × ارتفاع): H1700mm × W1800mm

اندازه صفحه ((W*H): H1700mm×W1800mm

C. فاصله 模板:1100-2500mm

فاصله بین صفحات: 1100-2500mm

D. 模具最大尺寸 ((宽×高):1600mm×1600mm

حداکثر اندازه قالب ((W*H): 1600mm×1600mm

E. ضخامت قالب:1250mm

ضخامت قالب: 1250mm

F. 锁模力:2000千牛

نیروی چسبندگی: 2000KN

4،机架 قاب ماشین

具有升降功能,液压马达带动,升降行程大,适应模具变化,生产降低成本.

با عملکرد بلند کردن ، توسط موتور هیدرولیک رانده می شود ، ضربه بلند کردن بزرگ ، با تغییر قالب سازگار است ، هزینه تولید را کاهش می دهد.

5سیستم هیدرولیک

1. 液压系统 استفاده از کنترل فشار جریان سرویس، پیکربندی ژاپن 油研液压, دارای حرکت سریع،平稳، تکرار موقعیت دقیق، طول عمر استفاده، پاسخ خوب و غیره ویژگی؛

A. سیستم هیدرولیک کنترل فشار جریان سرو را اتخاذ می کند، مجهز به دریچه هیدرولیک ژاپن Yuken است که دارای ویژگی های عمل سریع و پایدار، موقعیت تکرار دقیق است.طول عمر خدمت و پاسخ خوب;

ب. استفاده از موقعیت سیستم کنترل دیوار، سرعت دو حلقه بسته، تنظیمات اصلی ژاپن MOOG100 نقطه کنترل کننده دیوار، سرویس MOOG، کنترل مسیر دقیق تر؛

B. سیستم کنترل ضخامت دیوار، طراحی دو قفل بسته موقعیت و سرعت را اتخاذ می کند، مجهز به کنترل کننده ضخامت دیوار 100 نقطه ای Moog ژاپنی و شیر سرو MOOG،و ردیابی منحنی کنترل دقیق تر است;

6سیستم کنترل برق

1. استفاده از سیستم کنترل برق西门子PLC برای کنترل برنامه حرکتی کل ماشین؛ استفاده از西门子液晶 صفحه نمایش و صفحه نمایش لمسی برای ارتباطات کامل ماشین، تنظیم پارامتر، اصلاح و نمایش تصویر؛ هر پارامتر فنی می تواند به طور مستقیم تنظیم و اصلاح شود، و دارای عملکرد تشخیص خرابی کامل تر، عملکرد مستقیم، آسان است.

A. سیستم کنترل الکتریکی برای کنترل برنامه عمل کل ماشین از PLC زیمنس استفاده می کند.تغییر و نمایش صفحه نمایش کل ماشینپارامترهای فرآیند را می توان به طور مستقیم تنظیم و اصلاح کرد و دارای عملکرد تشخیص خطای کامل است و عملکرد صفحه نمایش بصری و راحت است.

2. 挤出系统 استفاده西门子变频器合金钢硬 面磨 减速箱 انتقال، دارای ذخیره برق، صدا، سرعت چرخش نورد خروجی پایدار، و غیره ویژگی.

B.سیستم اکستروژن استفاده می کند سیمنز فرکانس کنورتر آلیاژ فولاد سخت دندانه سطح آسیاب گیر کاهش دهنده انتقال که دارای ویژگی های صرفه جویی در انرژی، خاموش،سرعت پیچ خروجی ثابت، و غیره

سيستم کنترل تابع هاي زير را اجرا ميکنه:

سیستم کنترل عملکردهای زیر را انجام می دهد:

کنترل زمان واقعی حرکات ماشین؛ کنترل زمان واقعی حرکات ماشین؛

کنترل ضخامت دیوار 100 نقطه √ محور سمتی؛ کنترل ضخامت دیوار 100 نقطه در محور پاریسون

挤出电机平滑稳定的调速; تنظیم سرعت صاف و پایدار موتور اکستروزن

具有动作超时不到位报警;آلارم با زمان توقف عمل در محل نیست.

انتخاب عملکردی متنوع، نیازهای تولید محصولات ساختاری مختلف را برآورده می کند؛ عملکردهای مختلف می توانند برای برآورده کردن نیازهای تولید محصولات با ساختارهای مختلف انتخاب شوند

实时显示当前工步 نمایش زمان واقعی مراحل کاری فعلی

实时显示故障信息,报警信息; نمایش اطلاعات خطا و اطلاعات هشدار در زمان واقعی;

循环动作前系统自动复位: سیستم تنظیم مجدد خودکار قبل از کار چرخه.

فشار برق: طبق مشتری

ولتاژ: با توجه به مشتری

8 9 8. شکل اندازه ((طول × عرض × ارتفاع):9.5×5×6.8 متر

ابعاد ماشین (L*W*H): 9.5×5×6.8m

9وزن ماشین: 50

وزن ماشین: 50 تن
